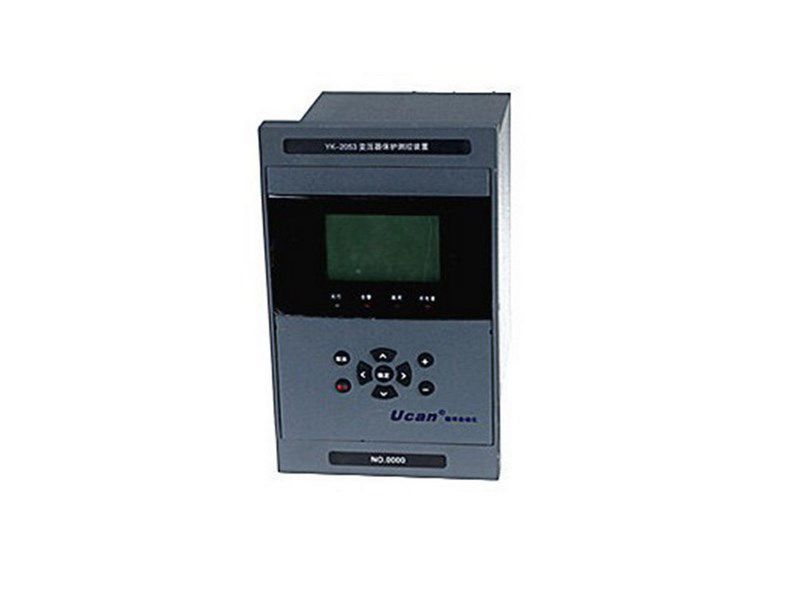

YK-2053變壓器后備保護測試裝置_上海頤坤自動化控制設備有限公司

發布日期：2020-09-03瀏覽次數：

YK-2053適用于35KV以下電壓等級的非直接接地系統或小電阻接地系統中的兩圈變壓器高壓側后備保護及測控，帶有變壓器非電量保護。

保護功能	過流保護	四段定時限復壓過流保護（I丶II段帶方向）過流元件按相裝設。過流元件可選擇是否帶方向或復合電壓閉鎖。
	過負荷告警	有
	零序電壓告警	有
	起動通風	變壓器起動通風保護的電流輸入量取變壓器高壓側TA三相電流。當三相電流中任一相電流大于動作電流的整定值時，帶時限起動風扇。
	閉鎖調壓	變壓器有載調壓閉鎖保護的電流輸入量取變壓器高壓側TA三相電流。當三相電流中任一相電流大于動作電流的整定值時，帶時限閉鎖調壓。
	9路非電量保護	有
	接地零序保護	無
	不接地零序保護	無
通訊功能	RS485	1個。用于監控系統的數據傳輸；支持Modbus和IEC-60870-5-103規約。
	CAN	1個。用于站內防越級跳閘。
	RJ45	1個（與光口互斥）；支持TCP/IP-103規約。
	百兆光口	1個（與電口互斥）；支持TCP/IP-103規約或防越級跳閘協議。
	無線口	zigbee或wifi。
測控功能	·遙信開入采集，裝置遙信變位，事故遙信； ·正常斷路器遙控分合； ·P丶Q丶IA丶IB丶IC丶Ua丶Ub丶Uc丶f丶cos∮丶UAB丶UBC丶UCA丶2路直流（0～5v）等模擬量的遙測。
輔助功能	·母線TV斷線檢測； ·裝置故障告警； ·裝置自檢； ·故障錄波。
